產品名稱：電動對夾式蝶閥d971x-16/10Q dn250[ 2023-08-16 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

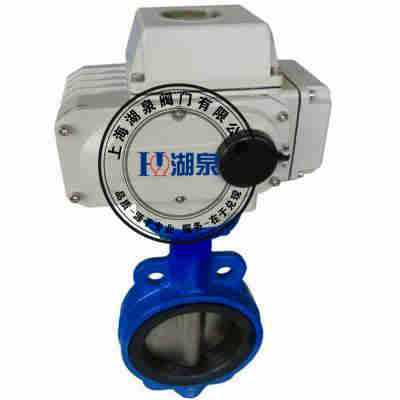

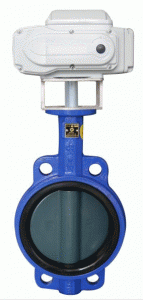

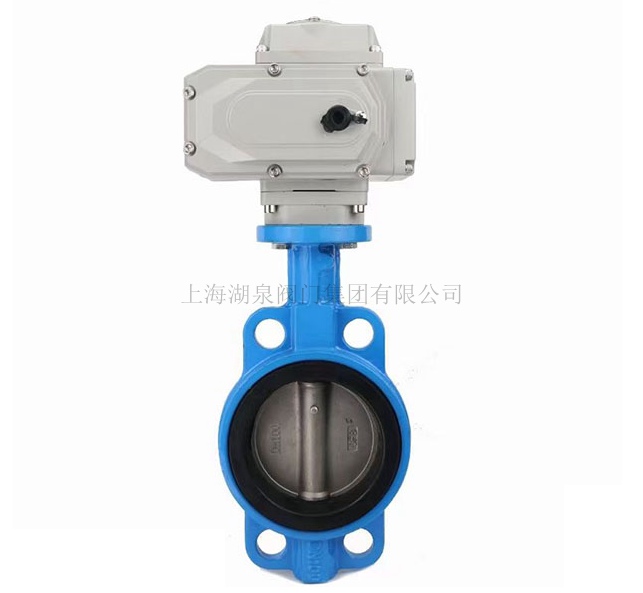

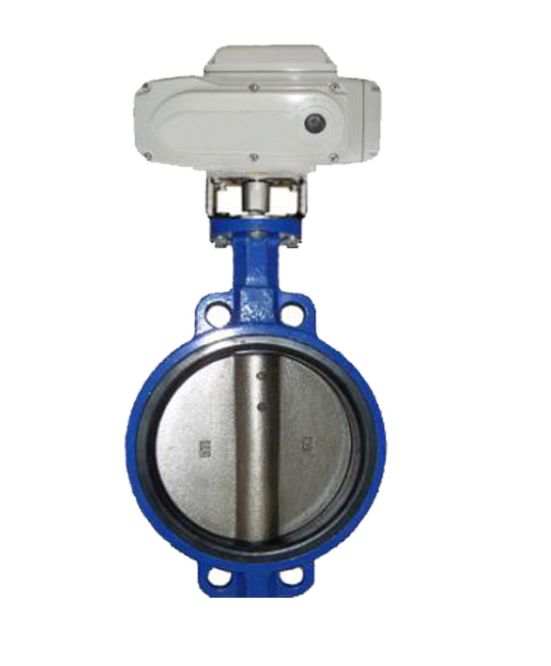

一、電動對夾式蝶閥d971x-16/10Q dn250產品介紹

上海湖泉閥門集團有限公司電動對夾式蝶閥制造企業,電動對夾式蝶閥,品現貨供應!我廠已有十年有余,品質可靠,,有TS特種設備生產許可證，對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道...對夾式電動蝶閥是由對夾蝶閥和電動執行器組成,由電動執行器控制蝶閥啟閉的一種自控閥門,通過電源信號來帶動碟板做0-90°的旋轉動作。對夾式電動蝶閥品牌供應商,茸閥流體控制為您提供對夾式蝶閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。

二、電動對夾式蝶閥d971x-16/10Q dn250產品技術參數

電動執行機構技術參數:電源AC110、220、380V、DC24，公稱通徑DN50～1200mm，輸出力矩50N·M～2000N·M，公稱壓力PN0.6、1.0、1.6Mpa，功能選型：開關型、無源觸點型、閥位信號反饋型、智能調節型。適用溫度≤120℃，適用介質水、氣、油品及弱腐蝕性流體，輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V。使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或PSQ系列，大口徑閥門一般采用380VAC電動執行器。

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
