一、電動閘閥Z962Y產品介紹

上海湖泉閥門有限公司生產的Z962Y高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，它具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。它的閥體材質20CrMoV材質，焊接（BW對焊）Z962Y密封面材質是STL合金，Z962Y-V閥體材質是鉻鉬鋼（20CrMoV）適用介質：水、蒸氣等非腐蝕性介質。

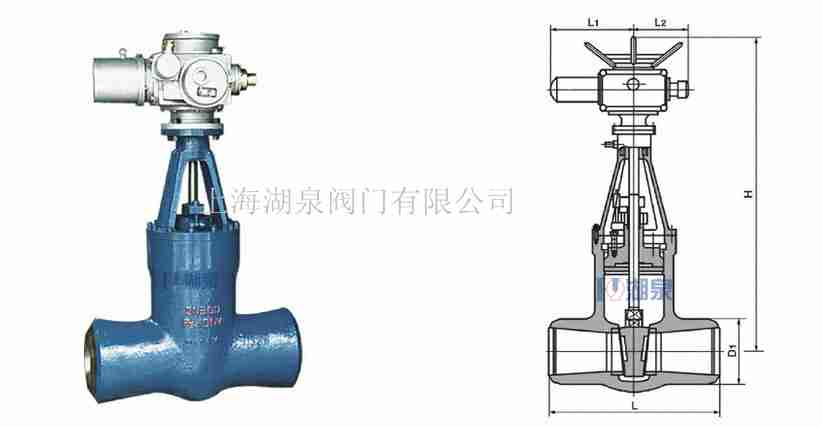

電動閘閥Z962Y

二、電動閘閥Z962Y產品結構原理

1、電動閘閥Z962Y閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
2、電動裝置由專用電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。
3、電動閘閥Z962Y采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
4、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
5、電動閘閥Z962Y閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。

三、電動閘閥Z962Y主要零部件材料

零件名稱Part name	材料牌號Material designation
閥體Body	WCB	WC6	WC9
閥板Disc	WCB	WC6	WC9
閥蓋Bonnet	25	12Cr1Mo1VA
閥桿Stem	1Cr17Ni2	20Cr1Mo1VA
閥座Seat	25	12Cr1Mo1VA
密封環Sealing ring	S軟鋼(增強柔性石墨)S soft steel (flexible graphite)	S軟鋼S soft steel	F軟鋼F Soft steel
填料Packing	增強柔性石墨Fexible graphite
支架Yoke	WCB	WCB或WC6
閥桿螺母Stem nut	45(ZCuZn25A16Fe3Mn3)
四開環Four piece ring	1Cr13	20Cr1MoVA

四、電動閘閥Z962Y主要性能參數

型號	公稱壓PN（MPa）	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓PN（MPa）	強度試驗	密封試驗/上密封試驗	工作壓力（MPa）	工作溫度（℃）	適用介質
Z960 2Y-250	25	37.5	27.5	25	≤425	水、蒸汽
Z960Y-320	32	48	36	32	≤425	水、蒸汽
Z960Y-P54100	P5410	30	22		≤540	蒸汽
Z96Y-P55140	P5514	37.5	27.5		≤550
Z960Y-P54170	P5517	48	36		≤540
Z960Y-P57170	P5717	61.8	41.2		≤570

Z96Y-P55140	P5514	37.5	27.5	≤550
Z960Y-P54170	P5517	48	36	≤540
Z960Y-P57170	P5717	61.8	41.2	≤570

PW540 100V外形連接尺寸

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125

PW540 140V外形連接尺寸

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591

PW540 170V外形連接尺寸

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600
