產品名稱：dn100電動塑料對夾蝶閥[ 2021-01-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

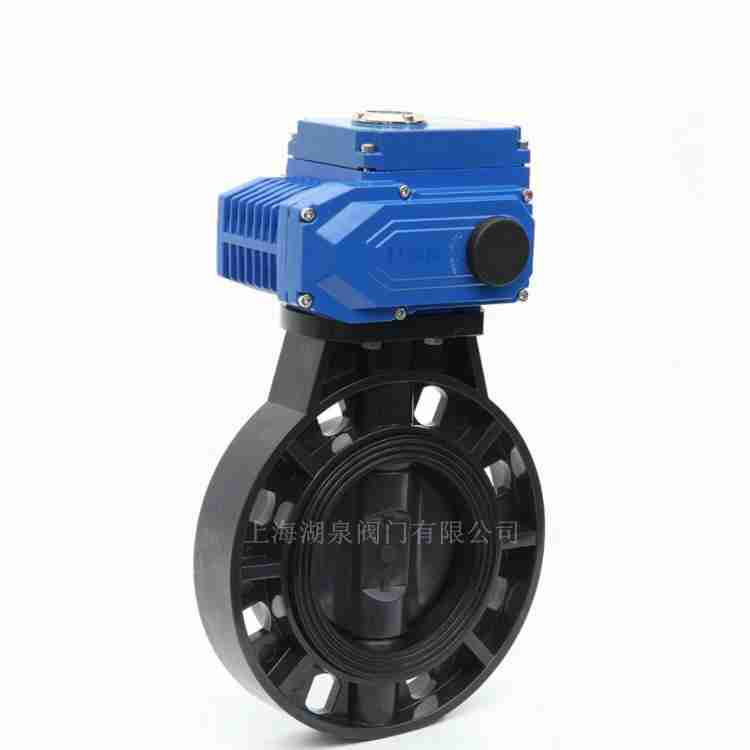

電動塑料蝶閥
◆公稱通徑：DN50-300
◆壓力范圍：0-10bar
◆工作溫度：-20℃～+80℃
◆閥體：UPVC、PVC
◆密封材料：NBR、EPDM、FPM
◆閥板：不銹鋼、UPVC
◆特點：雙向氣泡級零泄漏,雙（單）閥桿無銷
◆適用介質：飲用水、污水、高純水、海水、空氣
◆控制特點：開關型、調節型
◆制造標準：GB、JIS、ANSI、DIN

一、dn100電動塑料對夾蝶閥產品介紹

上海湖泉閥門有限公司生產的塑料電動蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，該UPVC塑料電動蝶閥是采用一體式電動執行器于塑料蝶閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。它的耐腐蝕電動蝶閥具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

二、dn100電動塑料對夾蝶閥產品特點

1、符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、具有*的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
6、外型結構緊湊美觀。
7、本體重量輕容易安裝。
8、耐腐蝕性強，應用范圍廣。
9、材質衛生無毒。
10、耐磨損、容易拆卸，維護簡單易行。

三、dn100電動塑料對夾蝶閥產品技術參數

電動UPVC蝶閥執行器技術參數		D971X電動UPVC蝶閥閥體參數
電源	AC24、AC220、AC380V/DC24、DC12V	公稱通徑	DN50～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	UPVC、CPVC、PP
動作時間	5秒/15秒/30秒/60秒	閥板材質	UPVC、CPVC、PP、PTFE
環境溫度	-30°～60°	閥座密封	EPDM、NBR、FPM
手動操作	附帶手柄操作	結構形式	A型
限位	電氣、機械二重限位	溫度	EPDM≤80℃
防護等級	IP-65	適用介質	水、PVC兼容的食品工業化學溶劑

上海湖泉電動蝶閥產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。

四、dn100電動塑料對夾蝶閥產品主要外形規格尺寸

公稱通徑	D1	N-Φ	D	H1	H2	W1	W2
50	125	4-18	165	103	13	42.5	34.6
65	145	4-18	185	113	13	46	37
80	160	8-18	200	115	13	46	37
100	180	8-18	229	135.5	13	56	47
125	210	8-18	257	165	15	69	57
150	240	8-22	285	177	19	72	62
200	295	8-22	343	210	21	85	69
250	350	12-22	411	242	22	109	95.5
300	400	12-22	490	302	26	133	116.5
350	460	16-22	530	300	25.5	127	113
400	515	16-27	600	318	32	166.4	160
450	565	20-27	630	370	35	179	171
500	620	20-27	696	410	34	189.5	180
600	725	20-30	813	480	43	210	201
