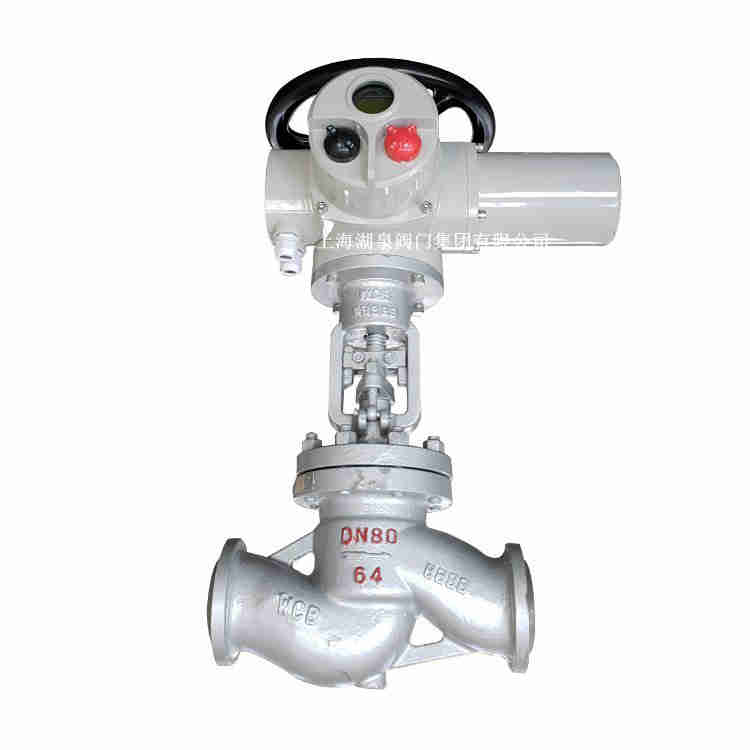

電動截止閥j941h-16c選型標準和技術要求

[ 2024-02-28 ]

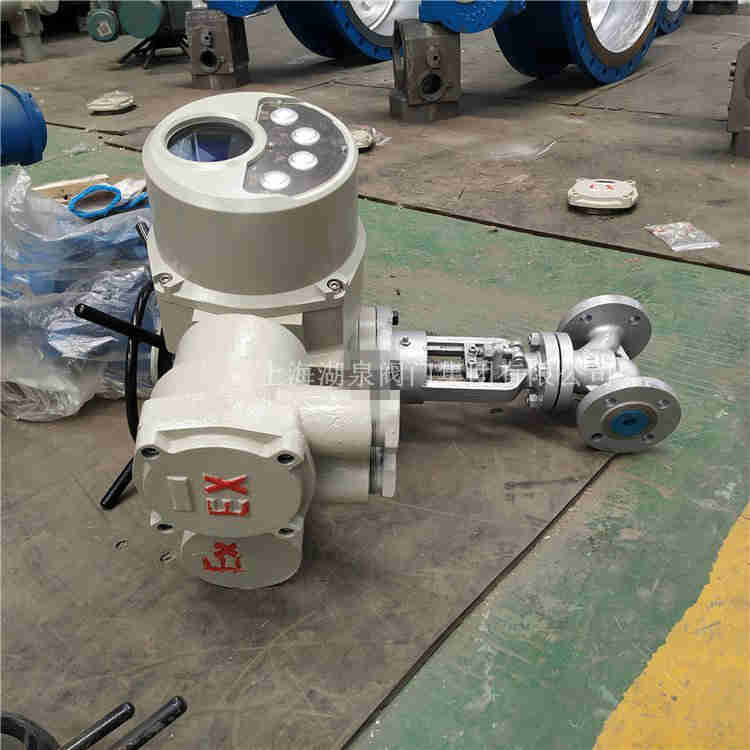

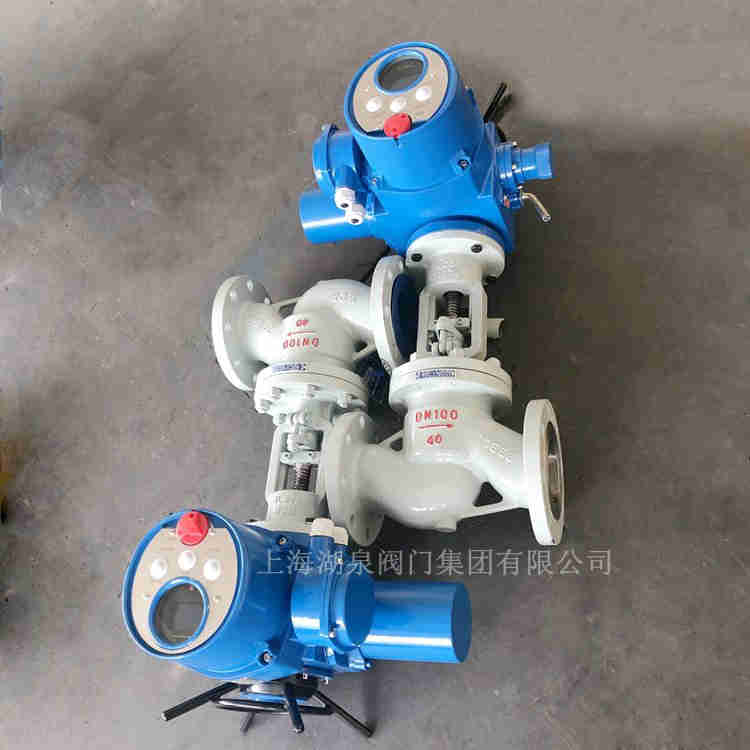

電動截止閥j941h-16c選型標準和技術要求__ 電動截止閥J941H-16C采用電動執行器控制，不需人力操作，節省人力資源。同時，該產品的設計經過精心優化，具有優良的密封性能，有效防止介質泄漏，確保生產過程中的環境安全。選型指南：

一、流體介質：

根據流體介質的種類、溫度、壓力、粘度、腐蝕性等參數來選擇適合的電動截止閥。

二、設備管徑：

根據設備的管徑來選擇電動截止閥的口徑，確保閥門的流量和管徑匹配。

三、控制方式：

根據實際需要來選擇開關型、調節型或智能型電動截止閥，以滿足不同的控制要求。

四、溫度范圍：

根據介質的溫度范圍來選擇電動截止閥的耐溫性能，以防止閥門受損或泄漏。

五、壓力等級：

根據介質的壓力等級來選擇電動截止閥的壓力等級，確保閥門的耐壓能力。

六、安裝環境：

根據電動截止閥的安裝環境來選擇適合的材質和防護等級，以確保閥門能夠在惡劣環境中正常工作。

七、維護保養：

考慮電動截止閥的維護保養情況，選擇易于維護和保養的產品。

按國產閥門型號標準來說，截止閥的型號是由閥門類型，驅動方式，連接方式，結構形式，密封材料，閥體材料代號來表示。
　　1、截止閥類型代號為J;
　　2、截止閥的驅動方式代號由字母表示，常見的有2-電液動，9-電動，6-氣動，5-錐齒輪傳動，3-渦輪蝸桿;手動不需要寫出來;
　　3、截止閥的連接形式代號用字母表示，1-內螺紋，2-外螺紋，4-法蘭式，6-焊接時，7-對夾式，9-卡箍，0-卡套;
　　4、截止閥結構形式代號，1-直流流道（閥瓣非平衡式），2-Z形流道（閥瓣非平衡式），3-三通流道（閥瓣非平衡式），4-角式流道（閥瓣非平衡式），5-直流流道（閥瓣非平衡式），6-直流流道（閥瓣平衡式），7-角式流道（閥瓣平衡式）;
　　5、密封材料或襯里材料分別用R-奧氏體不銹鋼，T-銅合金，X-橡膠，S-塑料，N-尼龍塑料，F(xiàn)-氟塑料，H-Cr系不銹鋼，Y-硬質合金，J-襯膠，M-蒙乃爾合金，Tc-陶瓷;
　　6、閥體材料代號Z-灰鑄鐵，K-可鍛鑄鐵，Q-球墨鑄鐵，T-銅及合金，C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。

舉例：對于電動驅動對接焊連接、直通式，密封面材料為堆焊硬質合金、公稱壓力17.0MPa、閥體材料為鉻鉬釩鋼的截止閥：J961Y-170V。

一、根據閥門類型選擇電動執行器
閥門的種類相當多，工作原理也不太一樣，一般以轉動閥板角度、升降閥板等方式來實現啟閉控制，當與電動執行器配套時首先應根據閥門的類型選擇電動執行器。
1．角行程電動執行器（轉角<360度）
電動執行器輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。
a)直連式：是指電動執行器輸出軸與閥桿直連安裝的形式。

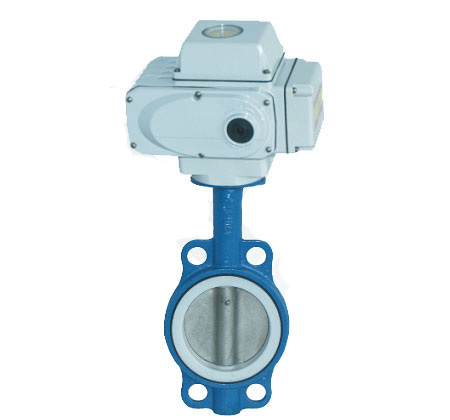

b)底座曲柄式：是指輸出軸通過曲柄與閥桿連接的形式。此類電動執行器適用于蝶閥、球閥、旋塞閥等。
2．多回轉電動執行器（轉角>360度）

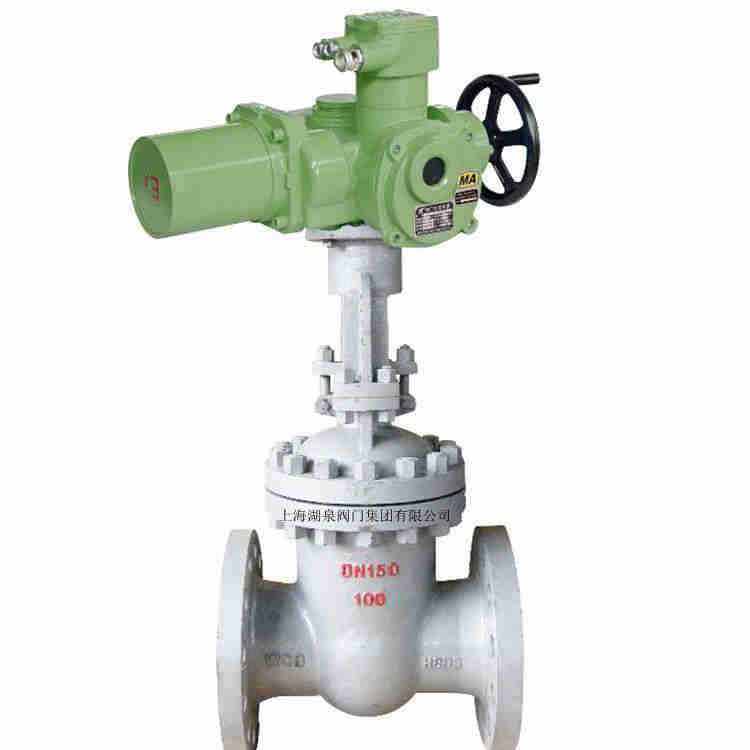

電動執行器輸出軸的轉動大于一周，即大于360度，一般需多圈才能實現閥門的啟閉過程控制。此類電動執行器適用于閘閥、截止閥等。
3．直行程電動執行器（直線運動）
電動執行器輸出軸的運動為直線運動式，不是轉動形式。此類電動執行器適用于單座調節閥、雙座調節閥等。

1、高溫、高壓介質的管路或裝置上宜選用截止閥。如電廠、核電站，石油化工系統的高溫、高壓管路上。2、管路上對流阻要求不嚴的管路上，即對壓力損失考慮不大的地方可選角座閥、球閥、蝶閥等3、小型閥門可選用氣動角座閥、針閥、儀表閥、取樣閥、壓力計閥等。4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用氣動截止調節閥。5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
