    球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

    三通閥門開關方向圖解

    [ 2023-03-16 ]
    三通閥門開關方向圖解知道嗎?三通閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。三通閥門根據材質還分為鑄鐵閥門,鑄鋼閥門,不銹鋼閥門,鉻鉬鋼閥門,鉻鉬釩鋼閥門,雙相鋼閥門,塑料閥門,非標訂制等閥門材質。

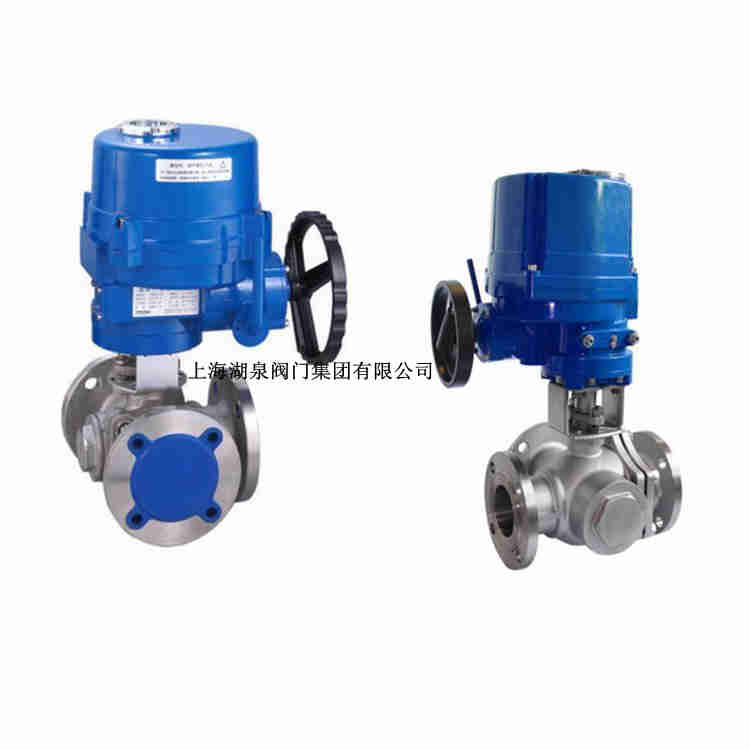

     電動閥

    三通閥門與二通閥門外觀上最明顯的差別,就是多一個流道口。三通閥門主要用于改變介質流向,三通閥門它除了進口A、出口B、還有換向口C,普通閥門是不具備改變介質流向功能。
    三通閥門其工作過程 :閥門打開介質從A進入閥門,經B流出閥門,當旁路需要介質流入時,開啟執行機構,閥芯換向,介質A進C出,當管線不需要介質流入時,開啟執行機構°,閥門關閉截斷介質。
     電動閥廠家
    三通閥門廣泛用于石油、化工、天然氣、電站、冶金、國防科研等領域;主要介質有水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等各種類型流體地流動; 閥門的工作壓力可從0.0013MPa到1000MPa 的超高壓,工作溫度從-269℃的超低溫到1430℃的高溫。

     閥門

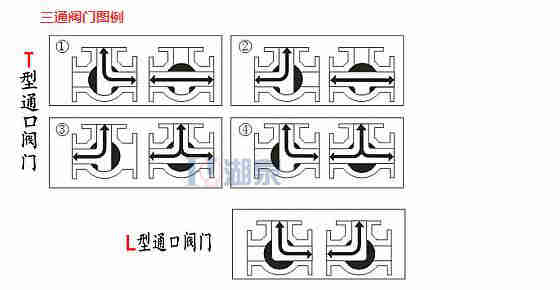

    三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。此款T型三通球閥適用于介質的分流、合流以及流向的切換,另外一點T型孔道可以使三個通道互相連通或使其中兩個通道連通。另外說下L三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。L 型三通球閥適用介質流向的切換,能使相互垂直的兩個通道連通。具體的示意圖見閥體結構本身,很好辨別,此款三通閥門比普通球閥作用多,使用會更方便,當然價格也會略高。

    1、 三通閥的結構是由兩個閥芯和閥座組成,當一個閥芯與閥座的流通面積加大時,另一個閥芯與閥座間的流通面積就會出現相應的減少。三通閥門是利用閥芯自身導向,更換氣、開氣閉時必須更換執行機構。
    2、三通閥門在分流時,只能通過閥門內部的正作用與反作用來實現,不像雙座閥分流是可以直接通過將閥體或閥芯與閥座反裝來實現。
    3、當三通閥用于需要流體進行配比的控制系統時,由于它能同時代替一個氣開控制閥和一個氣關控制閥,因此可以降低安裝成本和減少安裝空間。
    4、三通閥工作時,其中一個通路處全關,而另一個通路全開。三通閥門關閉時受力與單座閥相似。由于小口徑不平衡力小,合流閥可用于分流場合。
    5、 三通閥門的閥芯與套筒閥的套筒一樣,其節流面積有大有小,并且帶有減小共振的功能。
     三通閥門

    L型流道的三通4面閥座球閥,采用2面閥座。主要用于流路的換向。
    T型流道的三通4面閥座球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

    L型國標連接尺寸和外形 PN1.6MPa
    型號 公稱通徑
    DN(mm)
    尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q44F-16C
    (P)
    (R)
    15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 220
    65 260 130 180 145 120 16 3 4-18 193 240
    80 280 140 195 160 135 20 3 8-18 217 270
    100 320 160 215 180 155 20 3 8-18 245 350
    125 380 190 245 210 185 22 3 8-18 282 500
    150 440 220 280 240 210 24 3 8-23 319 600
    200 550 260 335 295 265 26 3 12-23 380 1000
    250 670 310 405 355 320 30 3 12-25 460 1400
    300 720 370 460 410 375 30 3 12-25 520 1800
    T型國標連接尺寸和外形 PN1.6MPa
    型號 公稱通徑
    DN(mm)
    尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q45F-16C
    (P)
    (R)
    15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 240
    65 260 130 180 145 120 16 3 4-18 193 270
    80 280 140 195 160 135 20 3 8-18 217 350
    100 320 160 215 180 155 20 3 8-18 245 500
    125 380 190 245 210 185 22 3 8-18 282 600
    150 440 220 280 240 210 24 3 8-23 319 1000
    200 550 260 335 295 265 26 3 12-23 380 1300
    250 670 310 405 355 320 30 3 12-25 460 1700
    300 720 370 460 410 375 30 3 12-25 520 2100

    本文標題:三通閥門開關方向圖解 本文地址:http://www.sdxsy.cc/tech-qiufa/4166.html

    上一篇: 礦井灑水噴霧裝置用電動球閥 / 下一篇:沒有了
