q941f-16RL電動球閥調試說明書及技術產品參數

[ 2024-06-25 ]

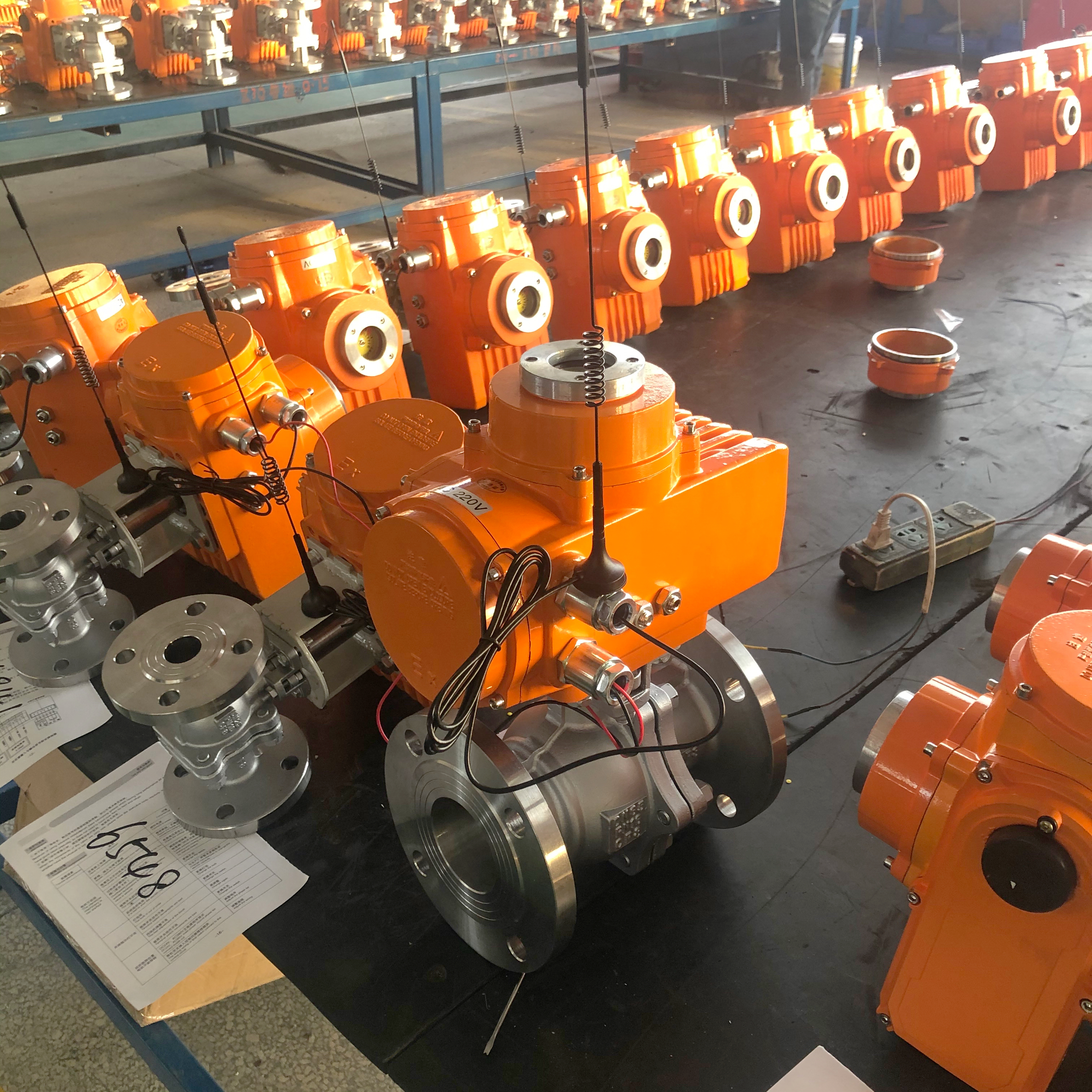

Q941F-16P電動球閥調節型控制方法 Q941F-16P不銹鋼電動法蘭球閥產品簡介:Q941F-16P不銹鋼電動球閥由電動執行器和不銹鋼球閥組成的一種快速切斷球閥。電動球閥說明書下載 Q941F系列電動球閥密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統...Q941F/Q941Y型電動球閥Q941F、Q941Y 型 PN16~PN63 電動球閥:電動驅動、法蘭連接形式、浮動球直通式,閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y),公稱壓力 PN16~PN63、公稱通經 DN15~DN300、,閥體材料有碳素鋼、不銹鋼和合金鋼。

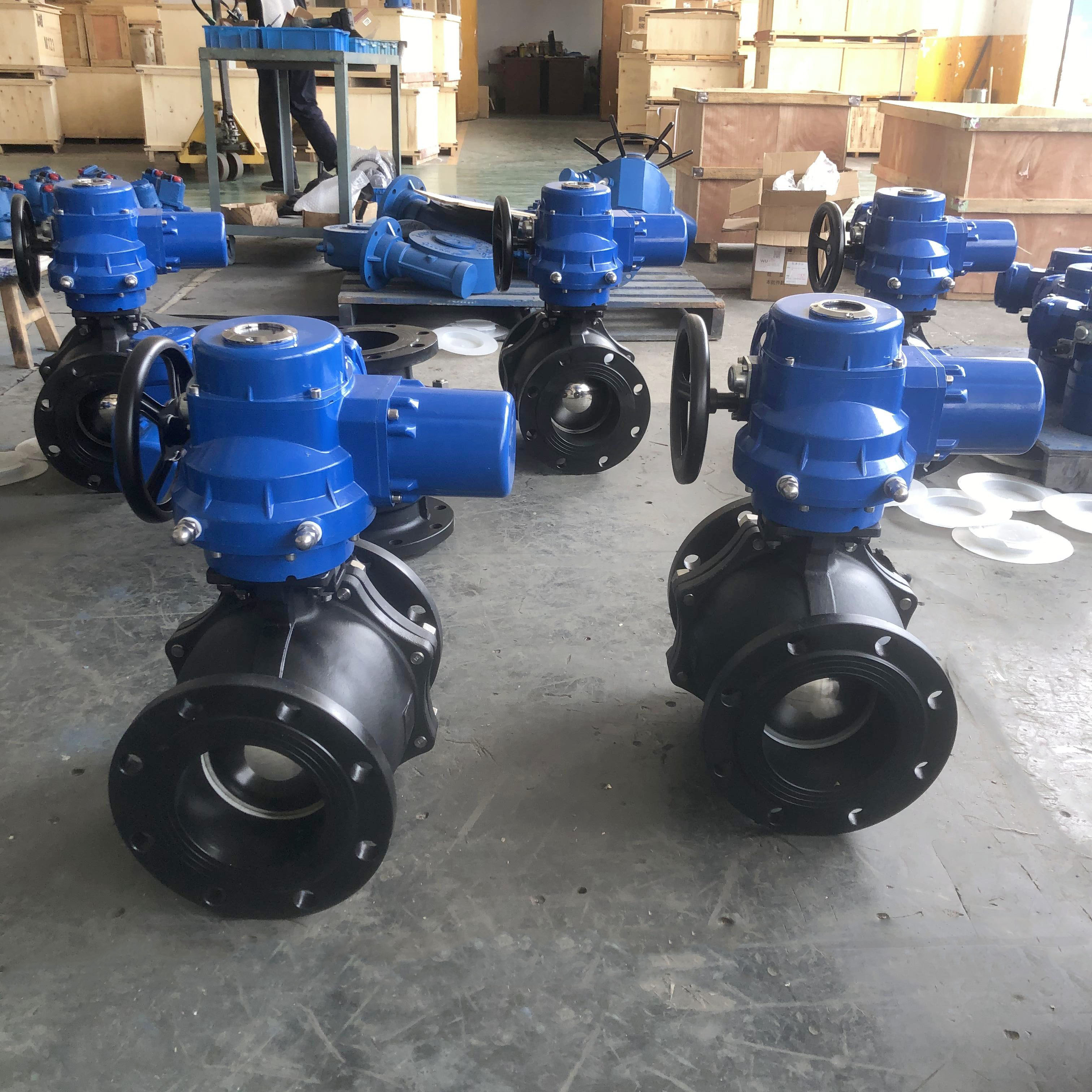

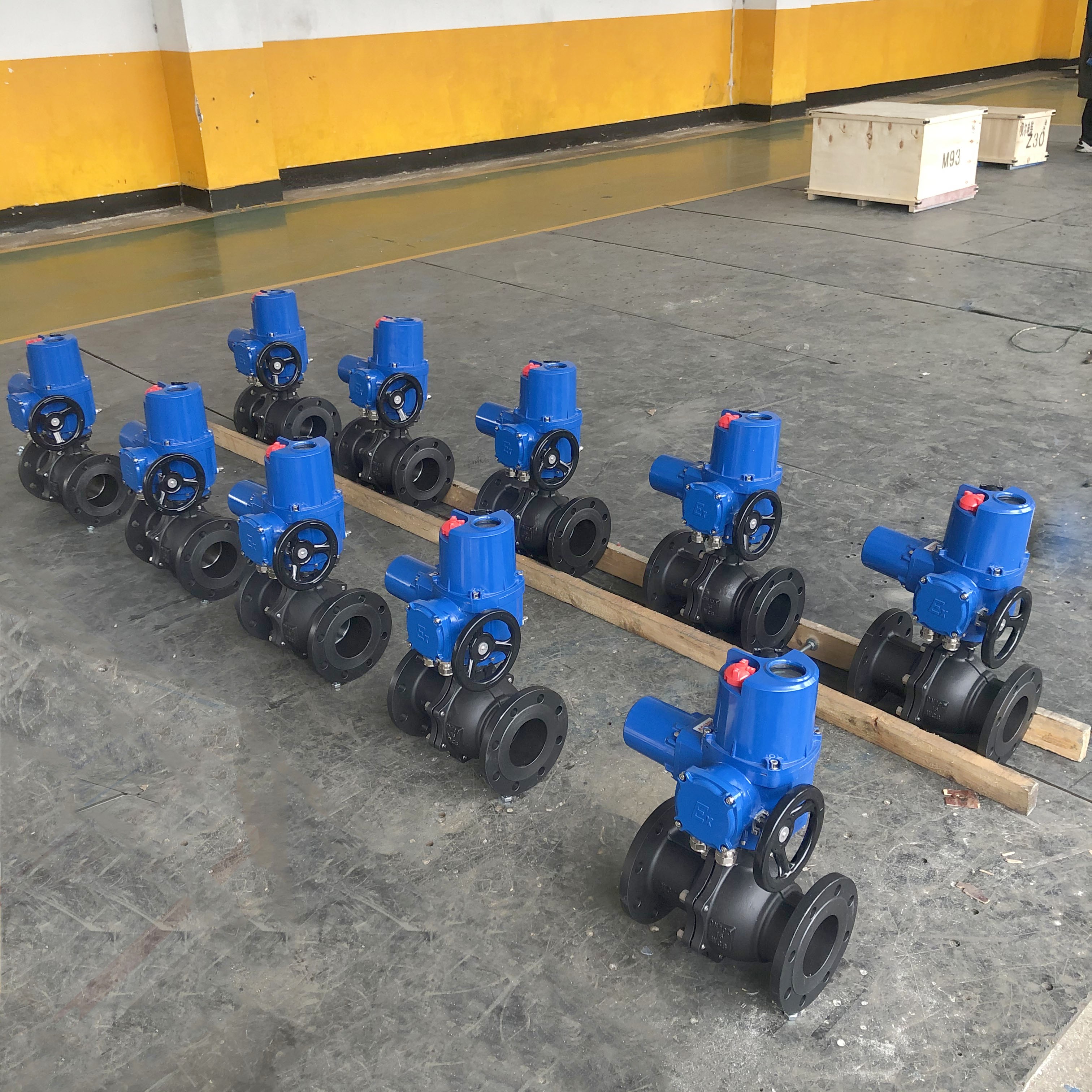

Q941F 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 UNIC、PSQ、HQ、DHL等電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941F-16C	16	1.6	≤ 180	水、氣、油
Q941F-25C	25	2.5
Q941F-40C	40	4.0
Q941Y-16C	16	1.6	≤ 425	水、氣、油含顆粒介質
Q941Y-25C	25	2.5
Q941Y-40C	40	4.0
Q941F-16P	16	1.6	≤ 180	硝酸類
Q941F-25P	25	2.5
Q941F-40P	40	4.0
Q941Y-16P	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941F-16R	16	1.6	≤ 180	硝酸類
Q941F-25R	25	2.5
Q941F-40R	40	4.0
Q941Y-16R	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941F-16I	16	1.6	-29~150	水、蒸汽、氣體、油品等
Q941F-25I	25	2.5
Q941F-40I	40	4.0
Q941F-63I	63	6.3
