    電動調節閥工作原理及接線圖

    [ 2020-03-24 ]

    電動調節閥工作原理

    電動調節閥是按照控制信號助方向和大小,通過改變閥芯行程來改變悶的阻力系數,達到調節流量的目的。  了解電動調節閥的工作原理,要從伯努利方程式開始。
       一、伯努利方程式
        在流體力學中,流體的壓力常常用高度來表示,人們把它叫做壓頭。流體的壓頭有三種; 流體所在位置距標準面的高度叫做幾何壓頭,用流體距標準面的高度h來表示。
        流體因有壓力而具有的壓頭叫做靜壓頭,液拄的壓力,用公式表示就是:
        靜壓頭=p/pg
        式中 p——流體的壓力;
         ρ——流體的密度,
         g——重力加速度。
        流體在流動肘團流速而造成的壓頭叫做速度壓頭,公式表示就是:
        速度壓頭=ω2/2g
        式中  ω——流體朗流速。
    幾何壓頭、靜壓頭和速度壓頭的總和叫做流體的總壓頭,用公式表示就是:
    電動調節閥工作原理
       如果流過管道的流體是理想流體,就是說流體流過管道利閥門時漢有能量損失,根據能量守恒定律,流體的總壓頭始終是相等的,用公式表示就是:
    電動調節閥工作原理
    這個公式就叫做伯努利方程式,用文字表示就是;當理想流體作穩定流動時,管道上任一斷面助總壓頭不變,如圖1-1所示。
    對于實際流體,由于內摩接力(總是與運動方向相反)的存在,流體在流過管道和閥門時,總有機械能轉化為熱能(由摩擦引起的),使機械能量不守恒,因而實際流體的伯努利方程式為
    電動調節閥工作原理
    式中  hr——由于摩擦引起的單位重量液體的能量損失,常    稱為壓頭損失。
        與因1-1相對應,實際沉體的總壓頭示意如圖1-2所示。
        對于圖1-2所示的水平管道,如果各處的斷面是相同的,即h1=h2 ,w1=w2,則
    電動調節閥工作原理
    電動調節閥工作原理
    就有
    電動調節閥工作原理
    式∑——管道各處阻力系數之總和,通常5由實驗確
        定;
        F——管道的截面積。
        (1—6)式為實際流體的流量方程式。

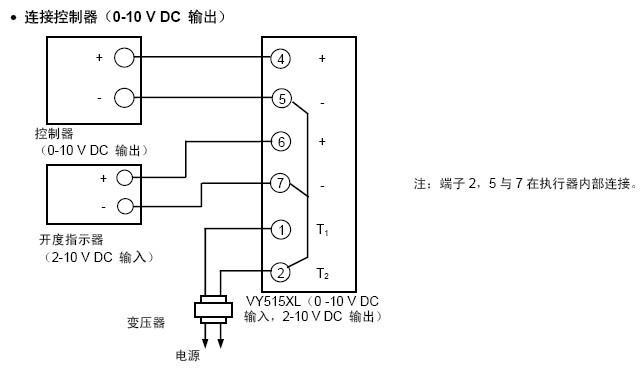

    電動調節閥接線圖

    電動調節閥接線圖
