一、電動刀閘閥型號表示方法
PZ73X/F/Y/H/FX-10C/10P/10R/10RL/16C/16P/16R/16RL
PZ973X/F/Y/H/FX-10C/10P/10R/10RL/16C/16P/16R/16RL
1/2′ DN15 四分(4英分)     3/4′ DN20 六分(6英分)
1′ DN25       1¼′ DN32         1½′ DN40
2′ DN50        2½′ DN65        3′ DN80
4′ DN100      5′ DN125         6′ DN150
8′ DN200      10′ DN250        12′ DN300

刀型閘閥PZ73W-10P
P 排渣型
Z 閘閥
7 對夾
3 閥桿升降式 平行單閘板
W 密封面為閥門本體材料
10 公稱壓力 PN10
P 閥體材料為鉻鎳系不銹鋼

PZ73H、PZ73F、PZ73Y型 產品口徑： DN50~DN800 使用溫度： ≤100℃ 公稱壓力： PN10~PN16 產品材質： 碳素鋼 密封面材料： 硬質合金與聚四氟乙烯 連接方式： 對夾式連接 驅動方式： 手輪驅動 PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金，聚四氟乙烯或為不銹鋼本體加工，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。

pz973h 型電動刀型閘閥

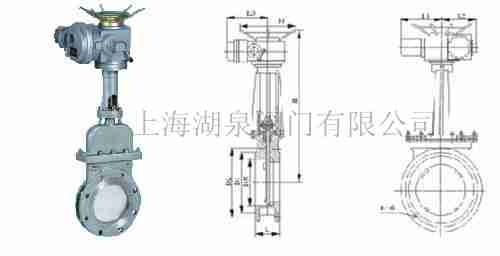

二、電動刀閘閥型號尺寸
MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100 330 4-M16 180 　　65 46 180 145 120 360 4-M16 180 　　80 46 195 160 135 390 4-M16 220 　　100 52 215 180 155 440 8-M16 220 　　125 56 245 210 185 510 8-M16 230 　　150 56 280 240 210 600 8-M20 280 　　200 60 335 295 265 700 8-M20 360 　　250 68 390 350 320 840 12-M20 360 　　300 78 440 400 368 960 12-M20 400 　　350 78 500 460 428 1110 16-M20 400 　　400 102 565 515 482 1250 16-M22 400 　　450 114 615 565 532 1380 20-M22 530 　　500 127 670 620 585 1530 20-M22 530 　　600 154 780 725 685 1800 20-M27 600 　　700 165 895 840 800 2150 24-M27 600 　　800 190 1010 950 898 2420 24-M30 680 　　900 203 1110 1050 1005 2680 28-M30 680 　　1000 216 1220 1160 1115 3100 28-M30 700 　　1200 254 1450 1380 1325 3450 32-M36 800 　　1.6 50 43 160 125 99 330 4-M16 180 　　65 46 185 145 120 360 4-M16 180 　　80 46 200 160 135 390 8-M16 220 　　100 52 220 180 155 440 8-M16 220 　　125 56 250 210 185 510 8-M16 230 　　150 56 285 240 210 600 8-M20 280 　　200 60 340 295 265 700 12-M20 360 　　250 68 405 355 310 840 12-M22 360 　　300 78 460 410 375 960 12-M22 400 　　350 78 520 470 435 1110 16-M22 400 　　400 102 580 525 485 1250 16-M27 400 　　450 114 640 585 545 1380 20-M27 530 　　500 127 715 650 609 1530 20-M30 530 　　600 154 840 770 720 1800 20-M36 600 　　700 165 910 840 788 2150 24-M36 600 　　800 190 1025 950 898 2420 24-M36 680 　　900 203 1125 1050 998 2680 28-M36 680 　　1000 216 1255 1170 1110 3100 28-M42 700 　　1200 254 1485 1390 1325 3450 32-M48 800

刀閘閥的主要包括三個部分，分別是刀閘閥的操控手輪、閥體外壁、內部控制裝置。我們使用刀閘閥主要是通過操控刀閘閥門上面容易操作的手輪，使閥體內部的控制裝置進行一系列的物理運動，最后形成閥門的開合，這樣就能使刀閘閥進行正常的工作，控制管道的通斷了。
刀閘閥的內部結構是很復雜的，我們用手轉動刀閘閥的手輪，使其發生轉動，這樣能使刀閘閥牽動刀閘閥內部的杠桿和齒輪進行工作，經過聯動式的運動，能夠使閥門內部的阻斷裝置發生迅速的變化，根據轉動方向的不同使刀閘閥進行開合。而且這樣的工作能夠在非常短的時間內完成，能夠有效地節省時間，提高工作效率。

三、電動刀閘閥結構原理圖
