電動閘閥就是采用電動執行器控制的閘閥，只需通過電動裝置即可遙控操作閘閥，通常電動執行裝置是安裝在閘閥的上半部分的。
電動閘閥分兩種：一種為角行程電動閥：由角行程的電動執行器配合角行程的閥使用，實現閥門90度以內旋控制管道流體通斷;另一種為直行程電動閥：由直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用,本閥水平安裝調節精度最佳。

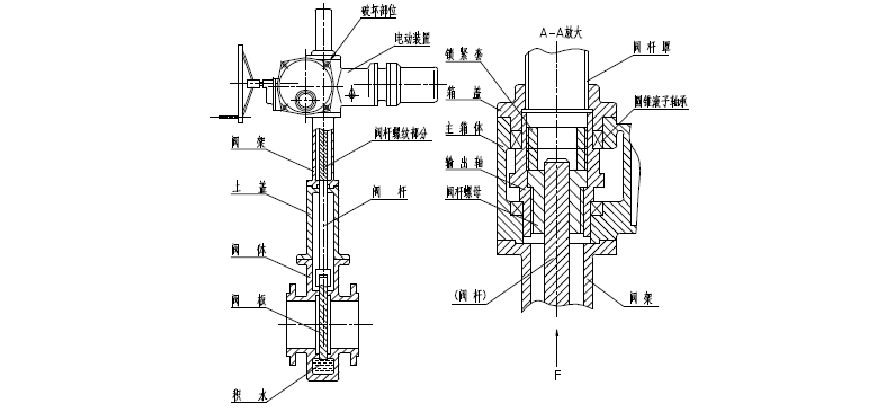

電動閘閥結構由閥桿、閥體、閥蓋、閘板、驅動裝置及其他零件（緊固件、閥桿螺母、密封填料）組成。




一．閥桿
閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），

閘閥因此而分為明桿閘閥和暗桿閘閥兩種。
1、 明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。
2、暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。
暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。

二．閥體和閥蓋
閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑 的閘閥也采用閥座縮口的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：
1、使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。
2、 由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。

三．閘板
按閘板的形式可分為鍥式平行式。
1、鍥式閘板。鍥式閘板其密封面與閘板垂直中心線成一定閘閥因此而分為明桿閘閥和暗桿閘閥兩種。
1、 明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。
2、暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。
暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。

 四．電動執行器
電動執行器可分為侵入式和非侵入式兩大類，根據使用場合按功能則有以下幾大類型：開關型即戶外型，防爆型，整體型，整體防爆型，整體調節型，整體調節防爆型，快開/關型帶轉速要求，單相電壓精小型以及直行程電動執行器、角行程電動執行器。
