    執行器知識閥門首頁 > 閥門知識 > 執行器知識 >

    dzw90閥門電動裝置說明書

    [ 2021-03-16 ]
    上海湖湖泉閥門dzw90閥門電動裝置說明書用以控制閥門的開啟和關閉。適用于閘閥、截止閥、節流閥、隔膜閥、其派生產品可適用于球閥、蝶閥和風門等,它可以準確地控制指令動作,是對電動閥門實現遠控、集控和自動控制的必不可少的驅動裝置。DZW型閥門電動裝置,具有防塵、防水、防腐性能。
    dzw90閥門電動裝置說明書技術條件和性能參數
    1、技術條件
    環境溫度:-20℃~60℃
    相對溫度:不大于95% (25℃時)
    工作環境:無易燃易爆和強腐蝕介質
    防護等級:IP55,IP65(特殊訂貨)
    電 源: 380V 50Hz(特殊要求可在訂貨時提出)
     dzw90閥門電動裝置由六個部分組成,即電機、減速器、控制機構、手—電動切換機構、手輪部件及電氣部分。戶外型三相異步電動機,該電機為短時工作制,額定持續1、電動機:

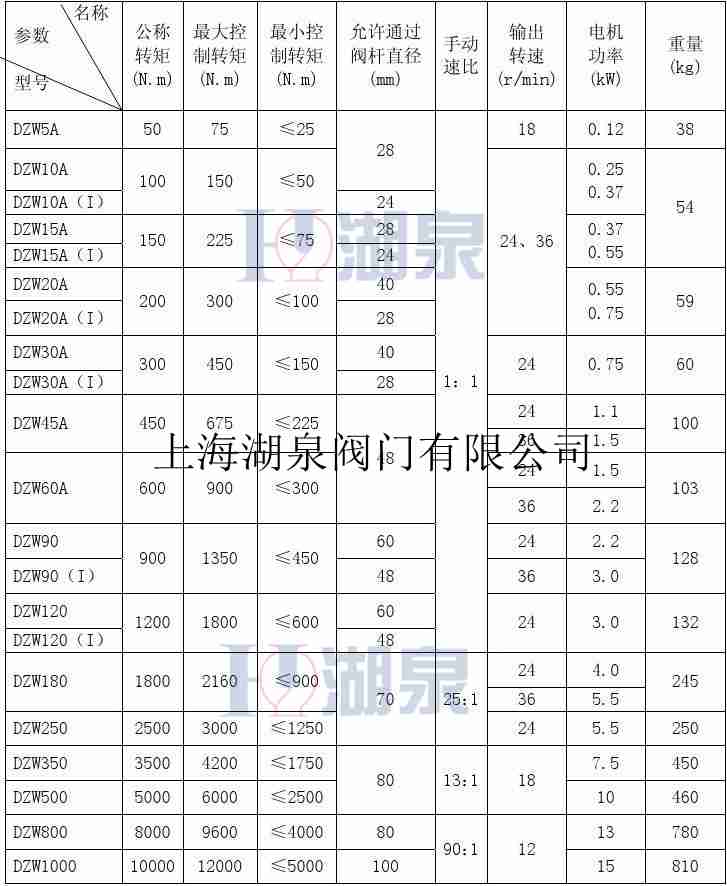

    DZW系列閥門電動裝置性能參數表
    dzw90閥門電動裝置說明書

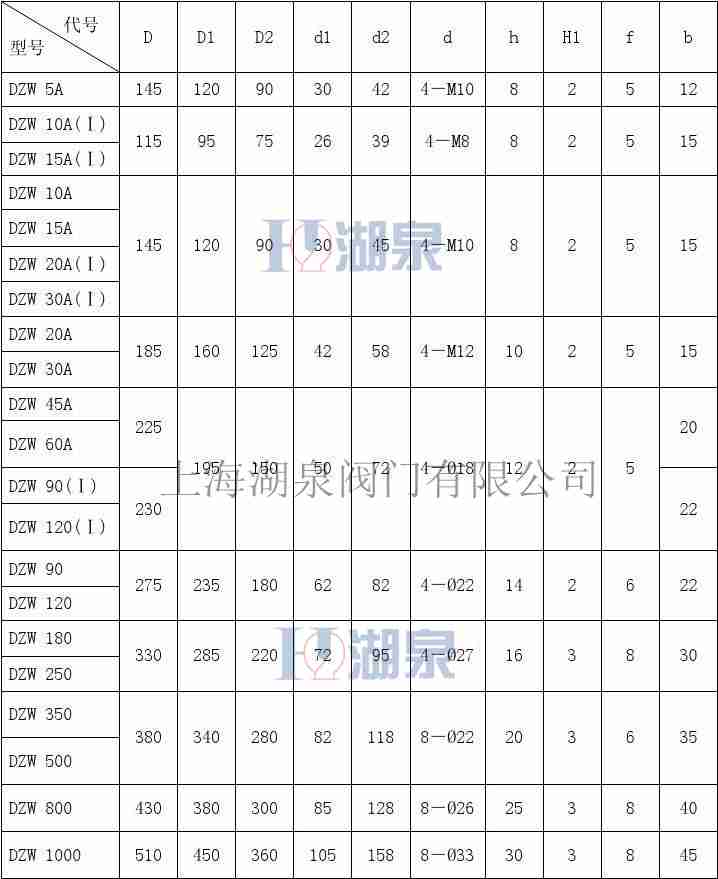

    DZW系列電動裝置連接尺寸表
    dzw90閥門電動裝置
    dzw90閥門電動裝置安裝方法及使用注意事項
    1、本裝置可垂直安裝,水平安裝,但電機不可向下,應便于接線,調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。
    2、安裝與閥門聯接的牙嵌軸向間隙不小于1-2毫米。
    3、安裝后初次使用必須按調試要求進行逐項調試,檢查各部件正常后才能投入使用。
    4、本裝置系采用閥門電動裝置用三相異步電機,額定持續工作時間為10分鐘,調試時應予注意。
    5、搬運時應小心輕放,保持干燥,防止接觸腐蝕物質,以免損壞電氣元件和機械零件。
    6、DZW5A型閥門電動裝置禁止起吊手輪!
    調整
    調整轉矩、行程時,必須檢查位置指示器上的電位器是否已脫開(把電們器軸上齒輪的緊定螺釘松開即可脫開),以防損壞。通電前檢查接地是否可靠。新裝的電動裝置首次電動時,必須檢查電機相序,控制線路接線是否正確,以防電機失控。
    1、轉矩控制機構調整:
    (1) 首先調整關轉矩。
    (2) 按照隨產品提供的轉矩特性曲線,從小轉矩值開始,逐漸增大轉矩值直到閥門關嚴時止。
    (3) 根據閥門工作特性調整開方向轉矩,一般開方向轉矩要比關方向轉矩大。
    (4) 以上調整均在空載無介質壓力等因素下調整,在有壓力、溫度時應注意其能否關嚴,如關不嚴則要適當增加轉矩值以關得嚴打得開為準。
    2、行程控制機構調整
    (1) 用手動將閥門關嚴。
    15
    (2) 脫開行程控制機構,即用螺絲刀將行程控制機構中頂桿推進并轉90°,使主動小齒輪與計數器個位齒輪組脫開。
    (3) 用螺絲刀旋轉“關”向調整軸,按箭頭方向旋轉直到凸輪壓住彈性壓板使微動開關動作為止,則關向行程初步調好。
    (4) 松開頂桿使主動齒輪與兩邊個位齒輪正確嚙合,為保證其正確嚙合,在松開頂桿后,必須用螺絲刀稍許左右轉動調整軸,此時可以電動打開幾圈,而后關閉,視關向行程是否符合要求,如不合要求,可以按上述程序重新調整。
    (5) 開方向調整:在關方向調整好以后,用手將閥門開到所需的位置(注意此時行程控制機構不能脫開,否則關向調整又被打亂),然后脫開行程控制機構,旋轉“開”向調整軸,按箭頭方向旋轉直到凸輪壓住彈性板,使微動開關動作為止。再使行程機構與主動齒輪嚙合,則開向行程調完。行程控制機構調完后,可反復試操作幾次。一般開閥門控制在全行程90%左右。
    3、可調式開度指示器的調整:
    (1) 在調整好轉矩、行程的基礎上調整可調式開度指示器和遠傳電位器。
    (2) 將閥門關閉(手動或電動)。
    (3) 首先根據閥門的最大轉圈數將齒輪組上的調節齒輪調到相應位置上,再將表
    的齒輪與開度軸上的齒輪嚙合,擰緊電位器軸上齒輪的緊定螺釘即可。
