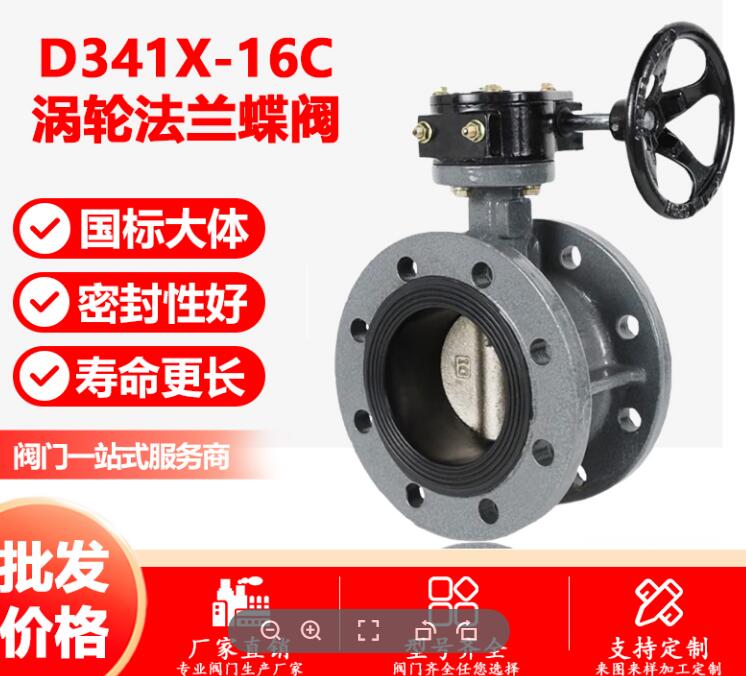

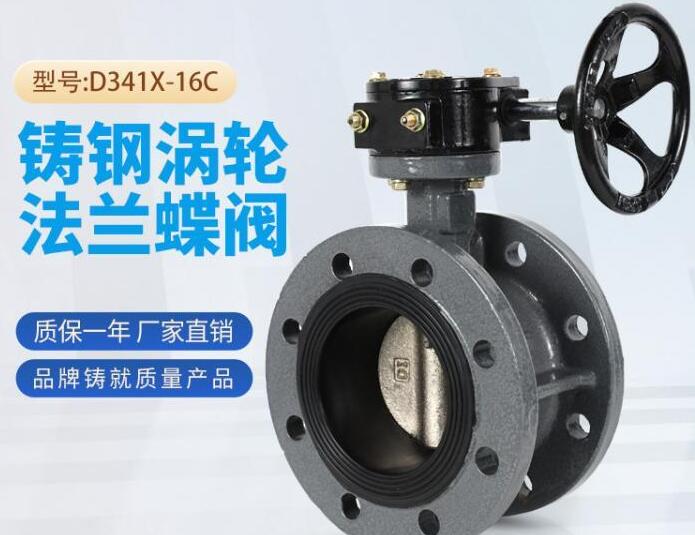

‌D341X-16C‌ DN250是上海湖泉閥門常用的鑄鋼蝶閥型號，其字母和數字的含義如下：

• ‌D‌：代表閥門類型，即蝶閥。
• ‌3‌：代表驅動裝置，即蝸輪。
• ‌4‌：代表連接方式，即法蘭。
• ‌1‌：代表結構形式，即中線。
• ‌X‌：代表閥座材質，即橡膠。
• ‌-‌：分隔鍵。
• ‌16‌：代表公稱壓力，即1.6MPa。
• ‌C‌：代表閥體材料，即碳素鋼WCB‌。
• DN250：公稱直徑為250mm   。

蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點包括：

• ‌設計新穎、合理、結構獨特‌，重量輕，啟閉迅速。
• ‌操力矩小‌，操作方便，省力靈巧。
• ‌可以任何位置安裝‌，維修方便。
• ‌密封件可以更換‌，密封性能可靠達到雙向密封零泄漏。
• ‌密封材料耐老化、耐腐蝕‌，使用壽命長等特點‌。

‌D341X-16C蝶閥主要用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道上，用于調節流量和截流介質‌。其設計新穎、合理，結構獨特，重量輕，啟閉迅速，操作方便，密封性能可靠，達到雙向密封零泄漏‌。

適用范圍

D341X-16C蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的介質。其密封性能好，開關靈活輕便，流通能力大，耐磨，耐沖蝕，適用于多種介質如空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等‌。

結構特點

D341X-16C蝶閥采用GB/T2238-1989設計標準，法蘭連接尺寸符合GB/T9113.1-2000和GB/T9115.1-2000標準，結構長度符合GB/T12221-1989標準，壓力試驗符合GB/T13927-1992和JB/T9092-1999標準‌。其結構簡單緊湊，90°回轉啟閉迅速，操作扭矩小，省力輕巧，流量特性趨于直線，調節性能好‌。

安裝和維護

D341X-16C蝶閥可以任意位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長‌1。此外，該閥門結構簡單，緊湊，維修拆卸極為方便‌。
